Pokazivač frekvencije

Mjerač frekvencije sa pokazivačem je analogni instrument na ploči dizajniran za mjerenje i indikaciju frekvencije napajanja ili signala izmjenične struje (AC). Za razliku od digitalnih brojača frekvencije, koristi mehanički pokazivač koji se pomiče preko kalibrirane ljestvice za prikaz vrijednosti frekvencije, obično u hercima (Hz).

Osnovno načelo rada

Njegov rad se temelji na principu električne rezonancije. Ključna unutarnja komponenta je podešeni krug (kombinacija induktora i kondenzatora) dizajniran da rezonira na određenoj frekvenciji (npr. 50 Hz ili 60 Hz). Kada se ulazna frekvencija podudara s rezonantnom frekvencijom ovog kruga, to uzrokuje maksimalni protok struje. Odstupanje od ove frekvencije mijenja impedanciju kruga, mijenjajući struju. Ova promjena struje koristi se za pokretanje pokretne zavojnice ili drugog analognog mehanizma za kretanje, koji proporcionalno skreće pokazivač.

Ključne značajke i karakteristike

Analogni zaslon: Očitanje je prikazano položajem pokazivača na fiksnoj lučnoj skali, koja je obično linearna i centriran oko nazivne frekvencije (npr. 45-55 Hz za sustave od 50 Hz ili 55-65 Hz za sustave od 60 Hz).

Fiksni ili podesivi raspon: većina je dizajnirana za određenu nazivnu frekvenciju (kao što je 50/60 Hz) s uskim rasponom mjerenja (npr. ±5 Hz). Neki precizni modeli mogu imati širu skalu ili birač raspona.

Visoka ulazna impedancija: Izvlači minimalnu struju iz kruga koji se ispituje kako bi se izbjegli učinci opterećenja.

Jednostavan i robustan: za osnovni rad (za pasivne tipove) nisu potrebni digitalni sklopovi ili napajanje. Nudi izvrsnu dugoročnu-pouzdanost i brzu vizualnu indikaciju.

Inherentno usrednjavanje: njegovo mehaničko kretanje daje prigušeni odziv, pokazujući stabilnu prosječnu frekvenciju i filtrirajući brze, trenutne fluktuacije.

Tipične primjene

• Proizvodnja i distribucija energije: Kritično na upravljačkim pločama generatora za praćenje i podešavanje brzine generatora (koja izravno kontrolira frekvenciju) kako bi odgovarala mreži. Također se koristi na glavnim razvodnim pločama i trafostanicama za praćenje stabilnosti frekvencije mreže.
• Nadzor industrijskih postrojenja: Na glavnim dolaznim pločama kako bi se osigurala kvaliteta električne energije iz komunalnog poduzeća.
• Pomorski i odobalni električni sustavi: Na brodskim razvodnim pločama za nadzor generatora i frekvencije sabirnice.
• Laboratorijski i ispitni stolovi: U starijoj ili specijaliziranoj ispitnoj opremi za mjerenje frekvencije AC signala.

Prednosti

Izvrstan vizualni trend: položaj i kretanje pokazivača intuitivno pokazuju je li frekvencija stabilna, raste ili opada.

Robustan i izdržljiv.

Nije potrebno vanjsko napajanje (za pasivne tipove).

Otporan na električne smetnje koje mogu utjecati na digitalno uzorkovanje.

Ukratko, mjerač frekvencije je klasičan, pouzdan i intuitivan instrument za praćenje frekvencije izmjenične struje. Ističe se u primjenama gdje je brza, stabilna i kontinuirana vizualna indikacija stabilnosti frekvencije oko nominalne vrijednosti važnija od visoke numeričke preciznosti, što ga čini glavnim elementom u upravljačkim pločama za proizvodnju i distribuciju električne energije.

Parametri

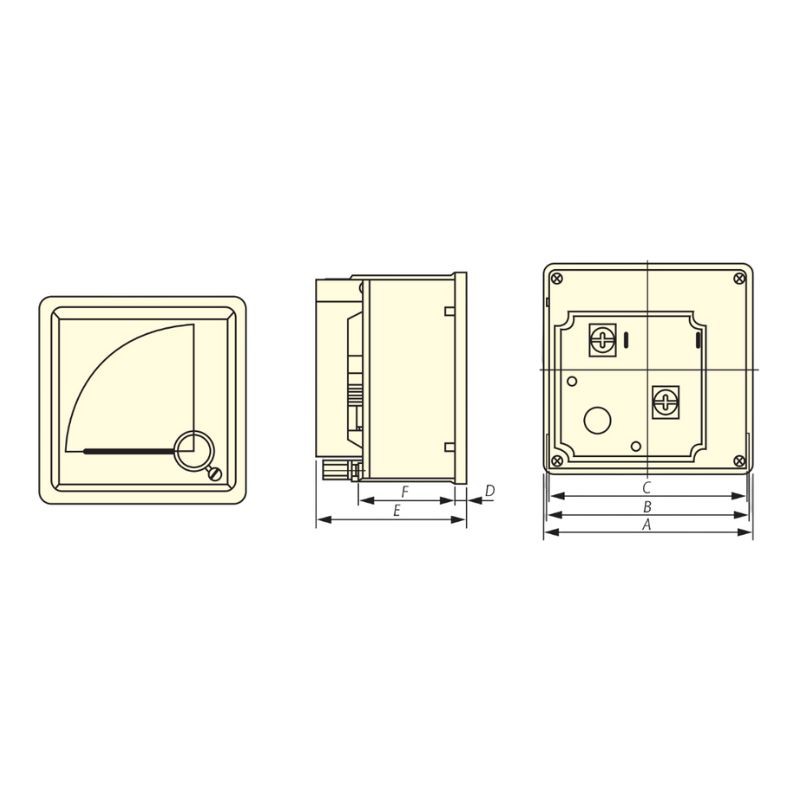

Dimenzija (mm)
