Rana primarni tip ct

Strujni transformatori: bitna načela i funkcije

Transformatori struje (CTS) djeluju na temelju elektromagnetske indukcije, gdje izmjenična struja (AC) u primarnom vodiču inducira proporcionalnu struju u sekundarnom namotu. Ključni koncepti uključuju:

1. Omjer okretaja (N₁/N₂): Određuje trenutni faktor skaliranja (npr. 1000: 5A).
2. Galvanska izolacija: sprječava izloženost visokonaponskog napona mjernim uređajima.
3. Osnovni materijal: Silikonski čelik ili nanokristalne legure visoke propusnosti minimiziraju gubitke energije.

CTS služe tri kritične uloge:

1. Mjerenje: koračaju visoke struje (npr. 1000A → 5A) za točno mjerenje energije (klasa 0,2/0,5).
2. Zaštita: otkriva struje grešaka (npr. Kratki spojevi) i okidača releja (klasa 5p/10p).
3. Nadgledanje: Prati uvjete opterećenja za analizu kvalitete snage.

Nastava točnosti:

1. Mjerenje CTS: 0,1, 0,2, 0,5 (za precizno naplatu).
2. Zaštita CTS: 5p, 10p (za otkrivanje grešaka).
3. Ocjena opterećenja: maksimalno opterećenje (npr. 15va) Sekundarni se može voziti bez pogreške.
4. Prevencija zasićenja: Jezgra dizajna izbjegava izobličenje tijekom prekomjernog struje.

1. Korisne mreže: mjerenje prihoda u trafostanicama.
2. Industrijska postrojenja: Motorički praćenje.
3. Obnovljiva energija: mjerenje izlaza pretvarača na solarnim farmama.

1. Nikada otvoreni krug živi CT: uzrokuje opasne visoke napone.
2. Pravilno uzemljenje: sprječava plutajuće potencijale u sekundarnim krugovima.

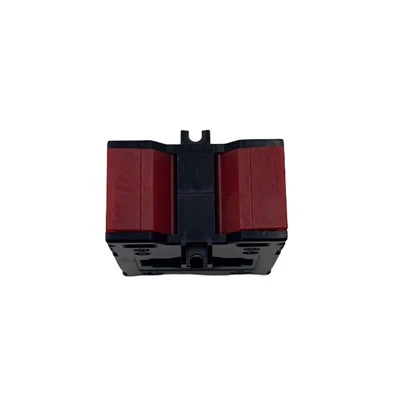

Trenutačni transformator serije CT MSQ-B rane stoji kao jedan od naših vodećih proizvoda, poznat po svojoj pouzdanosti, točnosti i prilagodljivosti u mjerenju električne energije. Projektiran kako bi zadovoljio rigorozne zahtjeve konvencionalnih i modernih elektroenergetskih sustava, ova je serija zaslužila povjerenje brojnih nacionalnih odjela za napajanje, služeći kao preferirani izbor za aplikacije za nadzor i zaštitu energije.

- Širok raspon primarnog struje (5A do 300A): dizajniran za prilagodbu različitih uvjeta opterećenja, što ga čini prikladnim za komercijalne, industrijske i komunalne aplikacije.
- Standardizirani izlaz (5A ili 1A): Osigurava besprijekornu kompatibilnost s većinom uređaja za mjerenje i relej, pojednostavljujući integraciju u postojeće sustave praćenja napajanja.
- Visoka točnost i stabilnost: pruža precizno mjerenje trenutnog, kritično za naplatu, upravljanje opterećenjem i zaštitno prenošenje.
- Robusna konstrukcija: izgrađena kako bi izdržala oštra električna okruženja, osiguravajući dugoročnu izdržljivost i dosljedne performanse.
- Svestrane aplikacije: Idealno za upotrebu u SwitchGear -u, mjeračima ploča, sustavima upravljanja energijom i zaštitnim relejskim krugovima.

Bilo da se radi o komercijalnom nadzoru energije, kontroli industrijskog procesa ili mjernju komunalnog razreda, trenutni transformator serije MSQ-B pruža ekonomično, visoko performanse rješenje prilagođeno modernim električnim sustavima.

Dimenzija (mm)
