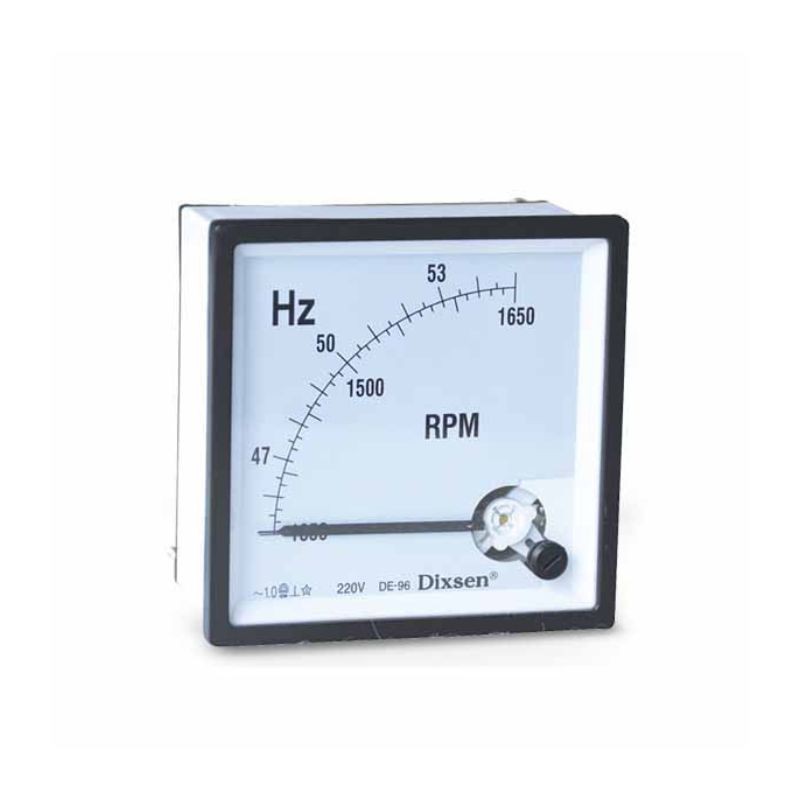

Mjerač frekvencije

Mjerač frekvencije broja okretaja u minuti mjeri brzinu vrtnje u okretajima u minuti (RPM) otkrivanjem impulsa senzora i pretvaranjem njihove frekvencije u odgovarajuće očitanje brzine.

Pošaljite upit

Opis

Pregled mjerača frekvencije RPM

Mjerač frekvencije RPM je elektronički ili elektromehanički instrument dizajniran za mjerenje brzine vrtnje osovine, diska ili druge rotirajuće komponente, izražene u okretajima u minuti (RPM). Djeluje tako da očitava periodične događaje (kao što su pulsevi sa senzora) i pretvara njihovu frekvenciju u izravno očitanje broja okretaja u minuti.

Princip rada

Uređaj radi na osnovnom principu mjerenja frekvencije:

Generiranje impulsa: Senzor detektira rotacijske događaje (npr. prolazak zuba, reflektirajuće oznake ili promjene magnetskog polja) i generira električne impulse.
Brojanje frekvencije: Mjerač broji broj impulsa u točno određenom vremenskom intervalu.
Izračun broja okretaja u minuti: Frekvencija (impulsi u sekundi) skalira se na broj okretaja u minuti pomoću formule:

RPM=(Frekvencija × 60) / (Broj impulsa po okretaju).

Uobičajene vrste

1. Kontaktni tahometri

Upotrijebite fizički kontaktni kotač ili koder spojen na rotirajuću osovinu.
Prikladno za primjene s izravnim pogonom, ali može uzrokovati mehaničko trošenje.

2. Bes{1}}kontaktni tahometri

Optički (fotoelektrični): koristi infracrvenu/LED zraku i reflektirajući marker.
Magnetski/induktivni: detektira zube zupčanika ili magnetske mete pomoću senzora blizine.
Laserski tahometri: prijenosni ručni uređaji koji koriste lasersku refleksiju.

3. Digitalni nasuprot analognih zaslona

Digitalno: LCD/LED zasloni visoke preciznosti, često uključujući bilježenje podataka i komunikacijska sučelja.
Analogni: igličasti-zasloni za-vizualizaciju trenda u stvarnom vremenu.

Ključne komponente

Senzor/pretvarač: Pretvara rotacijsko gibanje u električne signale (npr. Hall-efekt, fotodioda, induktivno podizanje).
Kondicioner signala: pojačava, filtrira i oblikuje sirove impulse.
Mikrokontroler/brojač: Obrađuje brojanje impulsa i izvodi izračun broja okretaja u minuti.
Jedinica prikaza: Prikazuje numeričku vrijednost okretaja u minuti.
Izlazna sučelja (opcionalno): 4–20 mA, 0–10 V, relejni izlazi ili digitalna komunikacija (RS-485, Modbus, USB, Bluetooth).

Primarne aplikacije

Industrijski strojevi: nadzor motora, pumpi, ventilatora, transportera, turbina i vretena.
Automobilska i zrakoplovna industrija: mjerenje broja okretaja motora, ispitivanje dinamometrom, praćenje brzine propelera/rotora.
Laboratorij i istraživanje: Kalibracija, provjera brzine centrifuge, eksperimentalne postavke.
HVAC sustavi: kontrola brzine ventilatora i puhala.
Proizvodnja: Praćenje brzine proizvodne linije i kontrola kvalitete.

Ključne specifikacije

Raspon mjerenja: Od malih brzina (npr. 0,1 RPM) do velikih brzina (npr. 100,000+ RPM).
Točnost: Tipično ±0,1% do ±1% očitanja.
Rezolucija: Obično 0,1 RPM do 1 RPM ovisno o rasponu.
Vrijeme odziva: od milisekundi do nekoliko sekundi.
Vrste ulaza: prihvaća pulsne signale od senzora, enkodera ili magnetskih senzora.

Prednosti

Visoka točnost i ponovljivost: Digitalna obrada osigurava precizna očitanja.
Svestranost: Kompatibilan s različitim tipovima senzora i opcijama montaže.
Nadzor-u stvarnom vremenu: Omogućuje trenutnu povratnu informaciju za sustave upravljanja.
Mogućnost integracije: Može se povezati s PLC-ovima, SCADA i sustavima za prikupljanje podataka.

Kriteriji odabira

Raspon brzine i potrebna točnost.
Ograničenja montaže (kontakt naspram be-kontakta).
Uvjeti okoline (temperatura, vlažnost, opasna područja).
Izlazni zahtjevi (samo zaslon, analogni signal, digitalna komunikacija).
Napajanje (AC/DC, s napajanjem-iz petlje ili-na baterije).

Mjerač frekvencije broja okretaja u minuti bitan je alat za prediktivno održavanje, optimizaciju procesa i sigurnosno praćenje u gotovo svim aplikacijama rotirajućih strojeva.
