0,2S strujni transformator
Dixsen ABO -85 0.2 S trenutni transformator posebno je dizajniran za aplikacije visokog struja (s trenutnim rasponom od 750A -1500 a), s natpisom Transparentne imene (lako se identificira), vodi monicija za pečat (zategni je 2, {{{{{{{6 {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{} Upravljanje energijom i industrijski sustavi.
Opis
Što je trenutni transformator?
Strujni transformator (CT) spušta visoke struje na standardiziranom izlazu niske razine za mjerenje, široko se koristi u elektroenergetskim sustavima, mjerenju i zaštiti .
Kako funkcionira trenutni transformator:
Osnove rada CT -a:
▲ Primarno: mjeri stvarnu struju linije (oprez: visoki napon!)
▲ sekundarni: siguran izlaz niske struje za metra (1A/5A)
▼ Omjer Primjer: 1000: 5=1000 Primarni → 5a sekundarni
Ključne značajke trenutnih transformatora:
1. Izolacija: pruža električno odvajanje između primarnih krugova visokog napona i sekundarnih instrumenata s niskim naponom .
2.- točnost: koristi se za precizno mjerenje struje u mjerenju energije (klasa 0 . 2, 0,5) i zaštita (klasa 5p, 10p).
3. omjer transformacije (omjer okretaja)
- CTS odlazi visoke primarne struje na standardizirane, mjerljive sekundarne struje (obično 5A ili 1A) .
- Primjer: A 1000: 5 CT smanjuje 1000A primarna struja na 5A sekundarna struja .
4. tipove jezgre
- Mjerenje CTS: jezgre visoke propusnosti za točnost pri normalnim strujama .
- Zaštita CTS: dizajnirana za obradu struja grešaka bez zasićenja .
Primjene trenutnih transformatora:
-Energetsko mjerenje i naplata
-Prekcijsko prenošenje (otkrivanje grešaka)
-Ovršeni energetski sustavi
-Granje i upravljanje objektima
Važna sigurnosna napomena:
Ne dopustite da CT otvori krug po drugi put! Ovo može stvoriti opasne visoke napone, predstavljajući rizik od oštećenja opreme ili ozbiljnog strujnog udara . kada se ne koristi, sekundarni krug uvijek treba držati kratkim spojem .

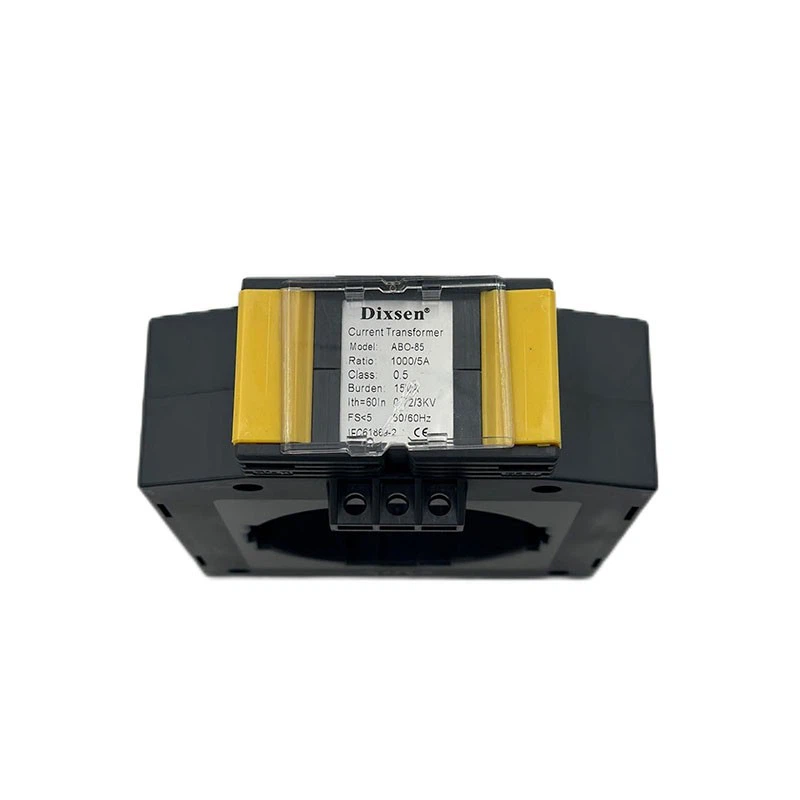

Dixsenov 0,2S model transformatora ABO -85 - Nezavisna inovacija s vrhunskim performansama
Pouzdana i točna rješenja za senzor-izgrađene na 30+ godinama inovacije, Dixsenov 0 . 2s Current Transformer ABO -85 CTS su izbor za industrijske i energetske aplikacije.
Inovacije
1. Performanse premium točnosti
Projektiran na IEC 61869-2 Uklanjanje i izvan .
Standardni modeli sadrže 0 . 5 klasa, dok verzije optimizirane preciznosti postižu klasifikaciju 0,5, 0,2 i 0,2S.
2. pristup sljedećeg gena
Panel naljepnice za jednostavno prikaz-pruža trenutnu čitljivost za servisiranje bez problema .
Sigurnosni port protiv tampera-sprječava neovlašteni pristup uz održavanje usklađenosti revizije .
Svestrana rješenja za ugradnju-podržava i konfiguracije montirane na ploču i sabirnice prema raznim postavkama .
3. Prošireno mjerenje struje (750A - 1500A)
Pouzdani učinak kroz stambene, industrijske i mrežne aplikacije .
4. inženjering visoke stabilnosti
Sadrži silikonske čelične/nanokristalne jezgre za minimalno izobličenje, uparene s plamenom otpornim (v 0) vanjska školjka za izdržljivost .
Zašto odabrati Dixsen 'S trenutni transformator model abo -85
S 10 godina namjenskog istraživanja i razvoja, trenutni model transformatora ABO -85 pruža preciznost vodeće industrije . koji sadrži konfigurabilne mogućnosti instalacije i IEC certificiranu konstrukciju otpornu na tamper s olovnim brtvama, ovaj trenutni transformator ispunjava zahtjeve globalne mreže .
Parametri
|
Model |
Omjer (a) |
Teret (VA) |
|
|
Klasa: 0,5S |
Klasa: 0,5 |
||
|
Abo -85 |
750/5 |
5 |
10 |
|
Abo -85 |
800/5 |
5 |
10 |
|
Abo -85 |
1000/5 |
5 |
10 |
|
Abo -85 |
1200/5 |
5 |
10 |
|
Abo -85 |
1500/5 |
5 |
10 |

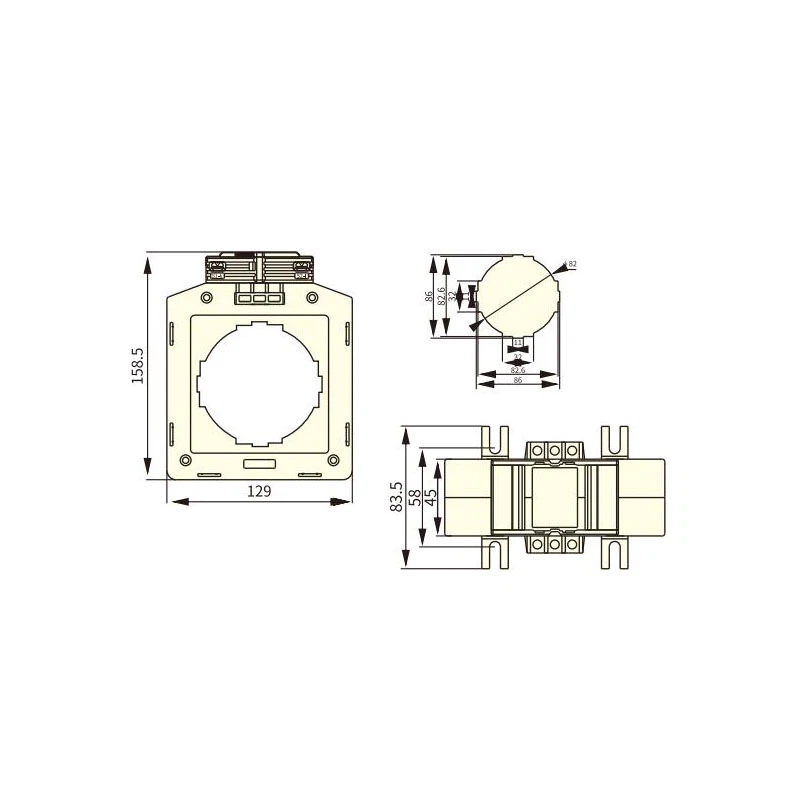

Dimenzija (mm)
Popularni tagovi: 0,2S strujni transformator, Kina 0,2S Proizvođači strujnih transformatora, dobavljači, tvornica, 100 5 CT zavojnica, 145 kV struja transformatora, 400 5 Transformator struje, Epoksidna smola bačena transformatori struje, FlexCore CT, Transformator vanjske struje
