Niskonaponski trofazni CT

DIXSEN QC3N1-25 je integrirani trofazni niskonaponski trofazni CT s punom jezgrom. Dizajniran za montažu na DIN tračnicu, kombinira tri CT-a u jednoj kompaktnoj jedinici za izravnu ugradnju uz MCCB. Izlazi standardni signal od 5 A za mjerenje ili releje, pokrivajući primarne struje od 60 A do 125 A.

Pošaljite upit

Opis

Tro-fazni strujni transformator za-niskonaponske primjene

1.Osnovno objašnjenje

Ovaj uređaj je tro-fazni strujni transformator dizajniran za precizno električno mjerenje i zaštitu u-naponskim sustavima napajanja (obično manje od ili jednako 1000 V AC). Pretvara visoke primarne struje u standardizirane, izolirane sekundarne signale prikladne za nadzornu i upravljačku opremu.

2.Prednosti

Integrirani dizajn: Kombinira tri mjerna kanala u jedno kompaktno kućište, smanjujući prostor ploče i složenost instalacije.

Visoka pouzdanost: koristi konstrukciju čvrste-jezgre ili podijeljene-jezgre za stabilne performanse i minimalno izobličenje signala.

Jednostavna ugradnja: Montaža na DIN-šinu ili izravnu-ploču omogućuje brzo postavljanje u blizini prekidača ili sabirnica.

Široka kompatibilnost: daje standardne sekundarne struje od 1 A ili 5 A, kompatibilne s većinom mjerača energije, zaštitnih releja i snimača podataka.

3. Primjena

Energetski nadzor: pod-mjerenje i analiza kvalitete električne energije u komercijalnim zgradama i industrijskim objektima.

Zaštita sustava: Prekomjerna struja i otkrivanje kvarova u centrima za upravljanje motorima (MCC) i NN razvodnim pločama.

Obnovljiva integracija: mjerenje-povezane struje u solarnim fotonaponskim pretvaračima i sustavima za pohranu baterija.

Automatizacija procesa: Nadzor i kontrola opterećenja u proizvodnji i strojevima.

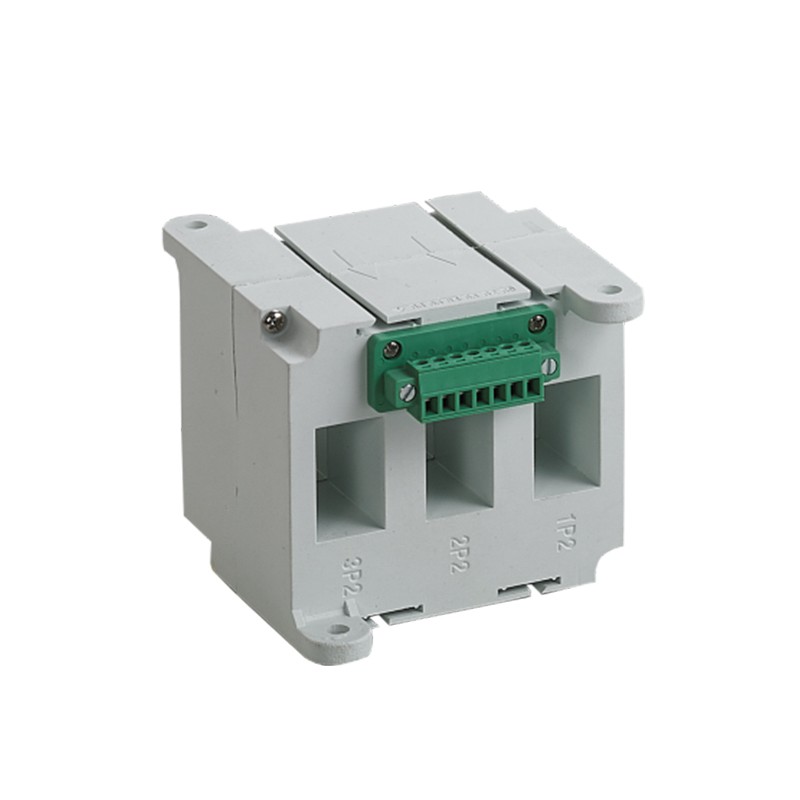

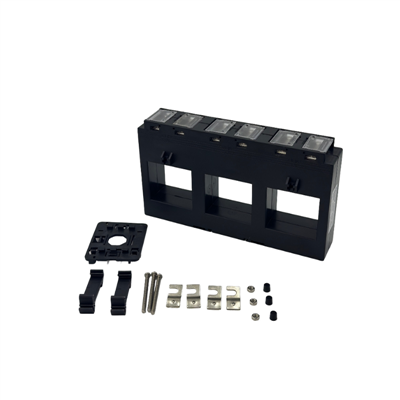

DIXSEN QC3N1-25 integrirani tro{3}}fazni strujni transformator s punom jezgrom

Pregled proizvoda

DIXSEN QC3N1-25 je visoko-učinkovit, potpuno integriran tro-fazni solid-niskonaponski trofazni CT, projektiran za precizno mjerenje i pouzdanu zaštitu u nisko-naponskim trofaznim AC sustavima. Njegov jedinstveni dizajn uključuje tri nezavisna mjerna kanala unutar jednog, robusnog kućišta, pružajući kompaktno i pojednostavljeno rješenje za moderne električne ploče.

Osnovni dizajn i izgradnja

Tehnologija čvrste-jezgre (toroidne): Sa zatvorenom-petljom, laminiranom silikonskom čeličnom jezgrom, ovaj dizajn osigurava visoku magnetsku učinkovitost, vrhunsku točnost i izuzetnu dugoročnu-stabilnost. Konstrukcija čvrste-jezgre smanjuje magnetsko curenje, pruža izvrsnu linearnost i nudi veću sposobnost otpornosti za struje-kratkog spoja u usporedbi s alternativama razdvojene-jezgre.

Integrirana arhitektura -u-jednom: tri precizno usklađene CT jedinice su tvornički-usklađene i zatvorene zajedno. To jamči identične električne karakteristike (omjer, fazni kut, opterećenje) u svim fazama (L1, L2, L3), eliminirajući odstupanja u mjerenju koja mogu nastati korištenjem neusklađenih pojedinačnih CT-ova.

Kompaktno i izdržljivo kućište: Izrađeno od-vatrene, visoko{1}}čvrste inženjerske plastike (npr. PBT), kućište pruža pouzdanu izolaciju (ocijenjeno za sustave do 0,72 kV), mehaničku zaštitu i otpornost na čimbenike okoline poput vlage i prašine.

Prednosti instalacije i primjene

Montaža na DIN tračnicu (TS35): Dizajniran za brzu instalaciju bez -alata na standardne DIN tračnice unutar razvodnih ploča, centara za kontrolu motora (MCC) i kućišta panela. To drastično smanjuje vrijeme i troškove instalacije.

Blizina MCCB-a: Njegov tanak profil omogućuje izravnu montažu pored prekidača strujnog kruga u lijevanom kućištu (MCCB), minimizirajući primarne kabele i optimizirajući raspored ploča. Primarni vodič prolazi izravno kroz odgovarajući otvor.

Pojednostavljeno ožičenje: integrirana jedinica zahtijeva samo jednu točku montiranja i jedan set sekundarnih terminala, značajno smanjujući složenost ožičenja i potencijalne greške u povezivanju u usporedbi s ožičenjem tri odvojena CT-a.

Zašto odabrati QC3N1-25?

DIXSEN QC3N1-25 niskonaponski trofazni CT predstavlja optimalnu ravnotežu točnosti, pouzdanosti i učinkovitosti instalacije. Integriranjem tri čvrste-jezgre CT-a u jednu DIN-tračnicu-ugradbenu jedinicu, eliminira prostor, troškove i izazove dosljednosti povezane s diskretnim komponentama, pružajući uredno, profesionalno i visoko{7}}učinkovito rješenje za mjerenje trofazne struje izravno na točki zaštite kruga.

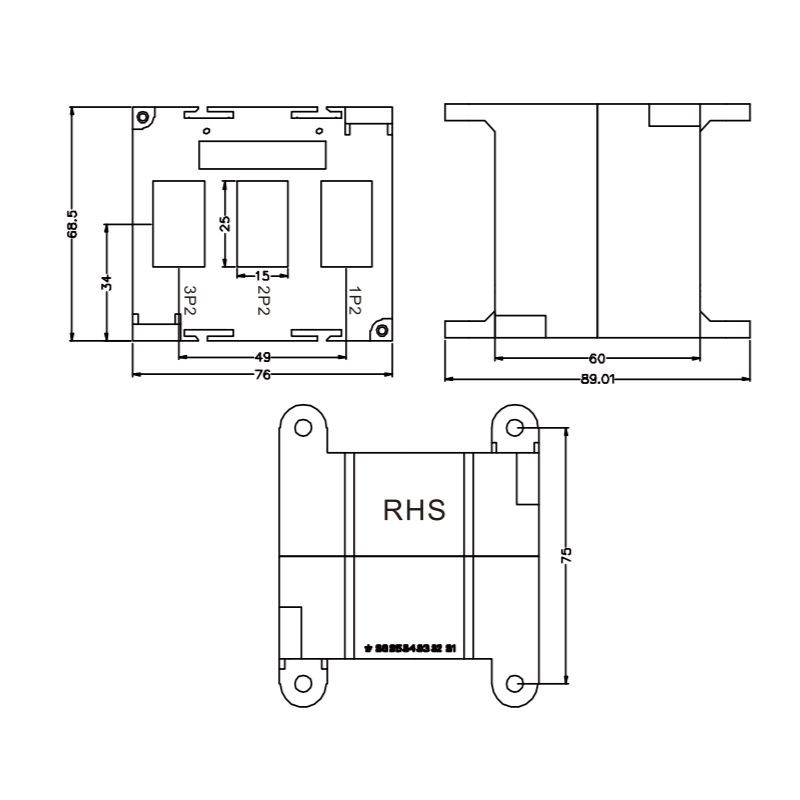

Parametri
