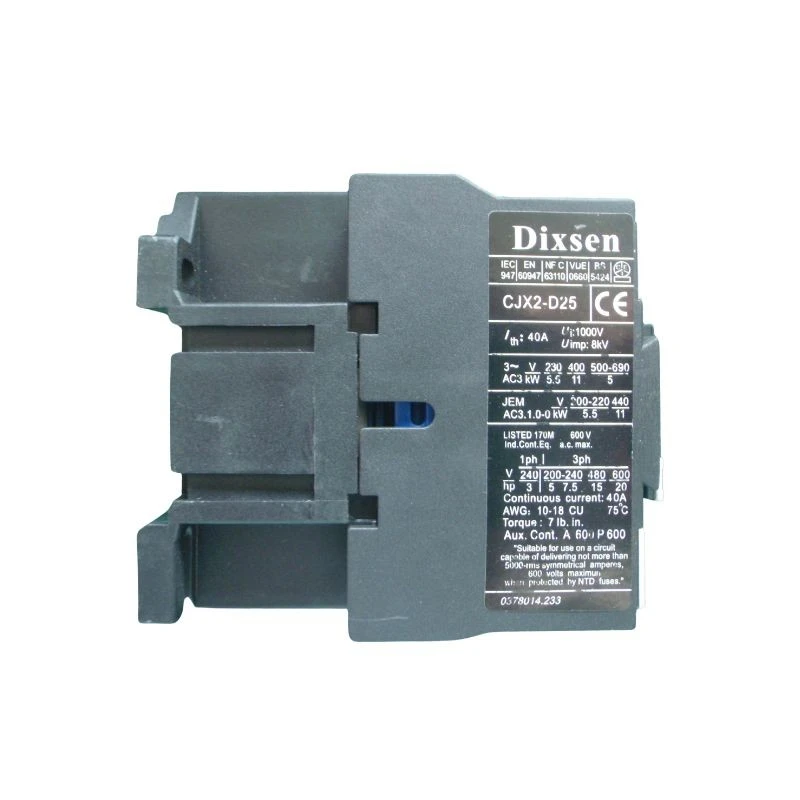

25A 220V AC magnetski kontaktor



Magnetski kontaktor od 25 A 220 V AC je 3-polni elektromagnetski sklopni uređaj s nazivnom radnom strujom od 25 A i upravljačkim svitkom od 220 V AC (50/60 Hz). Projektiran za daljinsko upravljanje UKLJUČIVANJEM/ISKLJUČIVANJEM, to je industrijsko-standardno rješenje za sigurno upravljanje motorima, kompresorima, pumpama, rasvjetom i drugim industrijskim ili komercijalnim opterećenjima. Njegova robusna konstrukcija i pouzdan rad čine ga bitnom komponentom u pokretačima motora, pločama za distribuciju energije i sustavima automatizacije.



Ključne specifikacije



Parametar	Specifikacija
Broj Poljaka	3-polni (3NO glavni kontakti)
Nazivna radna struja (Ie)	25A (AC‑3 / AC‑1)
Napon svitka	220 V AC (50/60 Hz)
Nazivni izolacijski napon (Ui)	690V
Nazivni otporni napon impulsa (Uimp)	6kV
Kategorija korištenja	AC‑3 (pokretanje motora), AC‑1 (otporna opterećenja)
Snaga motora (na 380/400V)	Otprilike . 11kW
Snaga motora (na 220/230V)	Otprilike . 5.5kW
Pomoćni kontakti	1NO + 1NC (ugrađeno, dostupne dodatne konfiguracije)
Mehanički život	Veći ili jednak 10 milijuna operacija
Električni život	Veći ili jednak 1 milijun operacija (pri nazivnom opterećenju)
Radna temperatura	-35 stupnjeva do +70 stupnjeva
Montaža	Montaža na DIN tračnicu ili vijke
Standardi	IEC 60947-4-1, GB/T 14048.4



Značajke i prednosti



Pouzdano 3-fazno prebacivanje – Istovremeno otvara ili zatvara sva tri strujna kruga, osiguravajući uravnoteženu kontrolu opterećenja i siguran rad.



Zavojnica od 220 V AC – Kompatibilan sa standardnim industrijskim upravljačkim naponima, nudi jednostavnu integraciju u postojeće upravljačke ploče i PLC sustave. Zavojnica radi pouzdano unutar 85% ~ 110% nazivnog napona.



Visoka prekidna sposobnost – glavni kontakti od srebrne legure pružaju izvrsnu otpornost na luk i mali kontaktni otpor, sposobni podnijeti udarne struje motora do 7 puta veće od nazivne struje.



Ugrađeni pomoćni kontakti – Uključuje 1NO + 1NC pomoćne kontakte za sklopove samozadržavanja, međusobno zaključavanje, indikaciju statusa ili PLC povratnu informaciju.



Kompaktan i štedi prostor – Tanak dizajn kućišta optimizira prostor panela, omogućujući instalaciju velike gustoće u kontrolnim ormarićima.



Dug životni vijek – Projektiran za visoku mehaničku i električnu izdržljivost, smanjujući troškove održavanja i zamjene.



Vizualni indikator statusa – Ugrađeni mehanički indikator na prvi pogled pokazuje položaj kontakta (ON/OFF) za jednostavno rješavanje problema.



Kućište otporno na plamen – izrađeno od duroplastičnih materijala s oznakom UL94 V‑0 za sigurnost u industrijskim okruženjima.



Tipične primjene

Ovaj 25A 220V AC magnetski kontaktor ima široku primjenu u:



Pokretači motora – upareni s relejima za toplinsko preopterećenje za potpunu zaštitu motora.

HVAC sustavi – upravljanje kompresorima, ventilatorima i pumpama.

Transportni sustavi – Daljinsko pokretanje/zaustavljanje opreme za rukovanje materijalom.

Stanice za upravljanje pumpama – pumpe za vodu, sustavi za navodnjavanje i pročišćavanje otpadnih voda.

Industrijska automatizacija – integracija u strojeve kojima upravlja PLC.

Upravljačke ploče za rasvjetu – Prebacivanje rasvjetnih krugova velike snage.

Oprema za grijanje – Pećnice, peći i industrijske grijalice.



Specifikacija



Tip		CJX2- D09	CJX2- D12	CJX2- D18	CJX2- D25	CJX2- D32	CJX2- D40	CJX2- D50	CJX2- D65	CJX2- D80	CJX2- D95
Ocijenjeno radi struja (A)	AC3	9	12	18	25	32	40	50	65	80	95
	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardne snage 3-faznih motora 50/60Hz u kategoriji C-3 (kW)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nazivna toplinska struja (A)		20	20	32	40	50	60	80	80	125	125
Električni život	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehanički vijek (x10⁴)		1000	1000	1000	1000	800	800	800	800	600	600
Broj kontakata		3P+BR					3P+NC+BR
		3P+NC



Dimenzija (mm)





Model	Dimenzija (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
